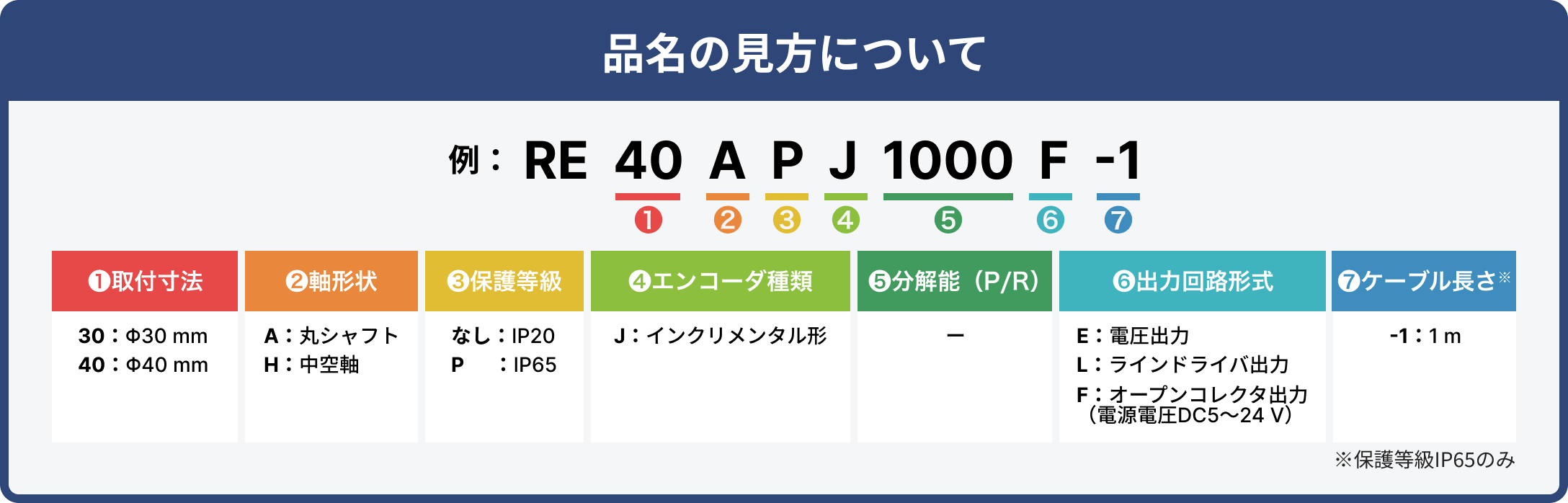

ラインアップ
| 小型 | スタンダード | 防塵・防滴 | ||||
|---|---|---|---|---|---|---|
| 丸シャフト | 中空軸 | 丸シャフト | 中空軸 | 丸シャフト | ||
RE30AJ□
|
RE30HJ□
|
RE40AJ□
|
RE40HJ□
|
RE40APJ□
|
||
| 外形 | Φ30 mm | Φ30 mm | Φ40 mm | Φ40 mm | Φ40 mm | |
| 最高回転速度 | 6000 r/min （応答周波数以下） | |||||
| 分解能 | 100、200、360、400、500、600、720、800、1000、1800、2000、2500、3600、4000[P/R] | |||||
| 出力信号 | A相、B相、Z相：3チャンネル | |||||
| 角度精度 | ±0.36 ° | |||||
| 保護等級 | IP20 | IP65 | ||||
| 出力方式 | オープンコレクタ出力※、ラインドライバ出力、電圧出力 | オープンコレクタ出力、 ラインドライバ出力 |
||||
| ※周囲温度-10～+85℃対応品（DC5V）は、品名末尾に「N」が付きます。 | ||||||
| オープンコレクタ出力 | 応答周波数 | 100 kHz以下 | ||||
| 電源電圧 | DC5～24V | |||||
| 消費電流 | 18 mA以下（無負荷時） | |||||
| 周囲温度 （使用時） |
-10～+70°C | |||||
| ラインドライバ出力 | 応答周波数 | 200 kHz以下 | ||||
| 電源電圧 | DC5 V | |||||
| 消費電流 | 30 mA以下（無負荷時） | |||||
| 周囲温度 （使用時） |
-10～+85 °C | -10～+70°C | ||||
| 電圧出力 | 応答周波数 | 100 kHz以下 | — | |||
| 電源電圧 | DC5 V | — | ||||
| 消費電流 | 45 mA以下（無負荷時） | — | ||||
| 周囲温度 （使用時） |
-10～+85 °C | — | ||||
| 高さ | 22 mm | 35 mm（取付ばね含む） | 23.3 mm | 39.3 mm（取付ばね含む） | 35 mm | |
| シャフト径・中空径 | Φ4 mm | Φ4 mm | Φ6 mm | Φ8 mm | Φ6 mm | |
詳しく見る
小型
| 丸シャフト | 中空軸 |
|---|---|
|
RE30AJ□
|
RE30HJ□
|
| 外形 | Φ30 mm |
|---|---|
| 最高回転速度 | 6000 r/min （応答周波数以下） |
| 分解能 | 100、200、360、400、500、600、720、800、 1000、1800、2000、2500、3600、4000[P/R] |
| 出力信号 | A相、B相、Z相：3チャンネル |
| 角度精度 | ±0.36 ° |
| 保護等級 | IP20 |
| 出力方式 | オープンコレクタ出力※、ラインドライバ出力、 電圧出力 |
※周囲温度−10～+85℃対応品（DC5V）は、品名末尾に「N」が付きます。
オープンコレクタ出力
| 応答周波数 | 100 kHz以下 |
|---|---|
| 電源電圧 | DC5〜24V |
| 消費電流 | 18 mA以下（無負荷時） |
| 周囲温度（使用時） | -10〜+70℃ |
ラインドライバ出力
| 応答周波数 | 200 kHz以下 |
|---|---|
| 電源電圧 | DC5 V |
| 消費電流 | 30 mA以下（無負荷時） |
| 周囲温度（使用時） | -10〜+85℃ |
電圧出力
| 応答周波数 | 100 kHz以下 |
|---|---|
| 電源電圧 | DC5 V |
| 消費電流 | 45 mA以下（無負荷時） |
| 周囲温度（使用時） | -10〜+85℃ |
| 高さ | |
|---|---|
| 22 mm | 35 mm（取付ばね含む） |
| シャフト径・中空径 | |
|---|---|
| Φ4 mm | Φ4 mm |
スタンダード
| 丸シャフト | 中空軸 |
|---|---|
|
RE40AJ□
|
RE40HJ□
|
| 外形 | Φ40 mm |
|---|---|
| 最高回転速度 | 6000 r/min （応答周波数以下） |
| 分解能 | 100、200、360、400、500、600、720、800、 1000、1800、2000、2500、3600、4000[P/R] |
| 出力信号 | A相、B相、Z相：3チャンネル |
| 角度精度 | ±0.36 ° |
| 保護等級 | IP20 |
| 出力方式 |
オープンコレクタ出力、ラインドライバ出力、 電圧出力 |
オープンコレクタ出力
| 応答周波数 | 100 kHz以下 |
|---|---|
| 電源電圧 | DC5〜24V |
| 消費電流 | 18 mA以下（無負荷時） |
| 周囲温度（使用時） | -10〜+70℃ |
ラインドライバ出力
| 応答周波数 | 200 kHz以下 |
|---|---|
| 電源電圧 | DC5 V |
| 消費電流 | 30 mA以下（無負荷時） |
| 周囲温度（使用時） | -10〜+85℃ |
電圧出力
| 応答周波数 | 100 kHz以下 |
|---|---|
| 電源電圧 | DC5 V |
| 消費電流 | 45 mA以下（無負荷時） |
| 周囲温度（使用時） | -10〜+85℃ |
| 高さ | |
|---|---|
| 23.3 mm | 39.3 mm（取付ばね含む） |
| シャフト径・中空径 | |
|---|---|
| Φ6 mm | Φ8 mm |
防塵・防滴
| 丸シャフト |
|---|
|
RE40APJ□
|
| 外形 | Φ40 mm |
|---|---|
| 最高回転速度 | 6000 r/min （応答周波数以下） |
| 分解能 | 100、200、360、400、500、600、720、800、 1000、1800、2000、2500、3600、4000[P/R] |
| 出力信号 | A相、B相、Z相：3チャンネル |
| 角度精度 | ±0.36 ° |
| 保護等級 | IP65 |
| 出力方式 | オープンコレクタ出力、ラインドライバ出力 |
オープンコレクタ出力
| 応答周波数 | 100 kHz以下 |
|---|---|
| 電源電圧 | DC5〜24V |
| 消費電流 | 18 mA以下（無負荷時） |
| 周囲温度（使用時） | -10〜+70℃ |
ラインドライバ出力
| 応答周波数 | 200 kHz以下 |
|---|---|
| 電源電圧 | DC5 V |
| 消費電流 | 30 mA以下（無負荷時） |
| 周囲温度（使用時） | -10〜+85℃ |
| 高さ |
|---|
| 35 mm |
| シャフト径 |
|---|
| Φ6 mm |
短納期・リーズナブルな
価格を実現
外形が同等の他社製エンコーダと比較しても、導入しやすい価格と明確な納期設定が特徴です。
分解能は100～4000P/Rまでの14ラインアップを展開しながらも、価格帯を抑え、用途に応じた選定がしやすくなっています。
また、どの分解能でも10台まで5日出荷に対応しており、納期の見通しが立てやすい点も特微です。
価格と納期の両面から、スムーズな導入と調達をサポートします。
- 1台からご購入可能
- 出荷日：5日（数量：1〜10）※
- WEBショップ価格：
8,550円～14,940円（税抜）
※出荷日・送料の見方はこちら
製品特徴
小型・薄型・軽量の
インクリメンタル形
エンコーダ
小型・薄型・軽量設計により、限られたスペースにも無理なく設置が可能です。
特にφ30タイプはエンコーダとしてコンパクトなサイズで、省スペース化に大きく貢献します。φ40タイプは一般的なエンコーダと取付互換性を保ちながら、より薄型化を実現しています。
用途や設置環境に応じて最適なモデルを選択できます。
小型
取付角寸法：Φ30 保護等級：IP20
丸シャフトタイプ
中空軸タイプ
スタンダード
取付角寸法：Φ40 保護等級：IP20
丸シャフトタイプ
中空軸タイプ
防塵・防滴
取付角寸法：Φ40 保護等級：IP65
丸シャフトタイプ
中空軸タイプ
過酷な環境でも安定動作（耐環境性・耐振動）
磁気式を採用することで、粉じんや振動の影響を受けにくく、安定した検出を実現します。
結露や粉じんが発生する環境でも使用可能で、一般的な光学式に比べて高い耐環境性・耐振動性を備えています。
また、防塵・防滴（IP65）タイプもラインアップしており、水滴や粉じんが飛散する現場にも対応可能です。
磁気式と光学式の違いとは？ ＞詳しく見る
高温環境に強い
オープンコレクタ出力は70℃、ラインドライバ出力※、電圧出力は85℃までの環境下で使用可能
※ 防塵・防滴IP65タイプは、オープンコレクタ出力、ラインドライバ出力共に70℃までとなります。
防塵・防滴IP65タイプ

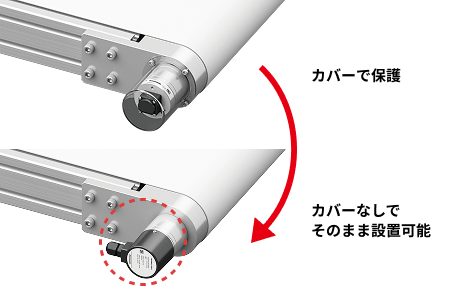

ロータリーエンコーダをカバーで覆って対応していませんか？
防塵・防滴性能を備えたIP65仕様のため、粉じんや水滴の影響を受けずに使用できます。カバーが不要でそのまま設置可能です。
小型で軽量。ケーブル一体型構造。
豊富な分解能ラインアップ
分解能は100～4000 P/R。ステッピングモーターと組み合わせやすい分解能と、
角度割り出しに適した分解能など14種類をご用意しました。
- 分解能
- 100、200、360、400、500、600、720、800、1000、1800、2000、2500、3600、4000[P/R]
角度精度：±0.36°の
高信頼性
オリエンタルモーターの磁気式エンコーダは、角度精度±0.36°を仕様としています。
角度精度とは、実際の回転角度とエンコーダから出力される角度の誤差です。角度精度が細かいことで、装置立ち上げ時の補正や再検証の手間が減り、検証負担を軽減することができます。
️取り付けやすい設計

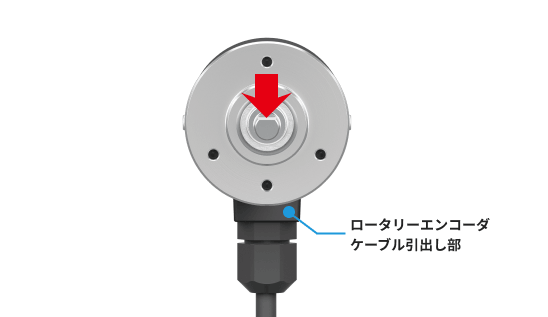

ケーブル引出し部を下向きにした状態でシャフトフライスカット部が矢印の位置にある時にZ相信号を1周に1回出力します。
機械原点とZ相信号の位置合わせが簡単にできます。
光学式と磁気式について
ロータリーエンコーダには、
光学式と磁気式があります。
光学式とは
光学式のエンコーダは、スリットの入ったディスクと発光素子・受光素子で構成されます。
回転軸に取り付けたディスクに光を当て、受光素子が反射・非反射や透過・非透過を検出することでパルスを生成し、回転角度・回転速度・回転方向を検出できます。
磁気式とは
磁気式のエンコーダは、永久磁石と磁気センサで構成されます。
回転軸に取り付けられた永久磁石の向きを磁気センサが読み取ることで、回転角度・回転速度・回転方向を検出できます。
お客様の声
-
高分解能でも価格差が小さい
ロボット業界 技術営業
他社で分解能を1000から2000に上げようとすると+4,000円前後変動がある。分解能による価格差が少ないのが嬉しい。
-
小型・短納期
蓄電池製造業界 生産技術
Roll to Roll機構の送り量監視に採用。薄型で装置小型に繋がるため使いやすい。
また、他メーカーよりも短納期で手に入る点も良い。 -
DC24Vで電源統一
包装機械 技術開発
装置内のDC電源は24Vで運用しているため、ロータリーエンコーダのためだけにDC5Vを用意することは避けたい。オープンコレクタタイプならDC24Vに対応しているため採用した。
-
ケーブル外注の手間がない
印刷機械 設計
ケーブル直出しの他社エンコーダでは、必要なケーブル仕様に合わせて外注加工が発生していた。
オリエンタルモーター製はコネクタ仕様（防水タイプ除く）のため、自社でケーブル製作・対応ができ、外注工程の削減を実現できた。
※掲載している内容はお客様のご意見・ご感想の一例です。
